EGBox 产品系列是基于 CPU+FPGA 架构的工业级实时仿真产品。通过配置不同类型的 IO 模块，可配置成硬件在环测试系统（HIL）或者快速控制原型系统（RCP）。

▌硬件架构

EGBox 实时仿真器与上位机之间采用千兆网的TCP/IP通讯交互，具体架构如下所示：模型程序可以部署到CPU中或者FPGA中进行高速实时运行。CPU和FPGA之间通过PCIe总线进行高速通信，同时FPGA底板上设计成8插槽的结构，可配置大量高速的IO模块，直接通过FPGA驱动硬件IO来完成信号的交互。IO模块采用模块化设计，来完成不同需求的配置设计。

▌产品特点

■ 模块化设计      内部采用模块化设计，可根据用户需求灵活选择 IO 配置。

■ 开发简单         图形化编程建模，无需编译，方便 FPGA 开发流程。

■ 全功能覆盖      根据配置不同类型 IO，既可做 RCP，又可做 HIL。

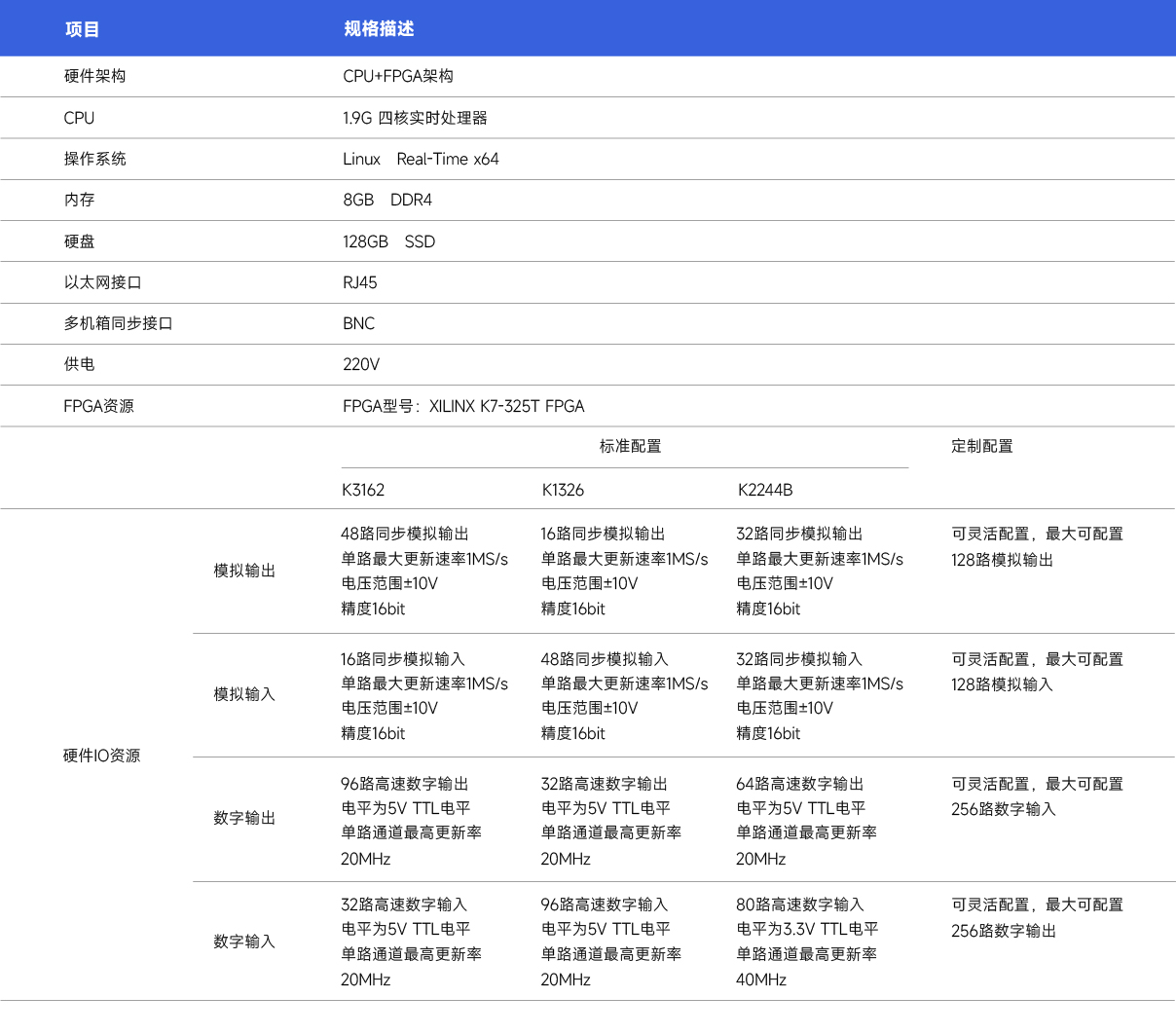

▌技术参数

▌资料下载

EGBox产品手册 →
