▷ 循环录播：支持对 EasyGo 仿真平台生成的波形数据进行循环录制，可自定义循环起/终点、次数及间隔时间，录制波形时段与工况时段高度对齐。

▷ 逻辑兼容：兼容 EasyGo DeskSim 的模型分割逻辑，确保故障注入与仿真步长严格同步，误差<0.1%。

▷ 工况一键触发：支持高低穿、扫频阻抗等多种工况，并可自动/手动触发预设故障。

▷ 实时数据：实时捕捉电压、电流波形，实时显示、数据以 TDMS 格式导出，支持转成 .mat 和 .csv 等格式进行后续分析。

▷ 图形绘制：支持伯德图/奈奎斯特图绘制，实时绘制频域响应曲线，支持调整坐标范围和参数。

▷ 设备联动：支持与 EGBox Pro、EGBox、PXIBox 等仿真设备联动，实现半实物测试闭环验证。

▷ 仿真工程直连：支持 EasyGo 的 .desksim 文件，无需数据转换；可调用 DeskSim 的波形录制工具和 UI 交互控件，实现数据互通。

产品提供故障模块库，用户可直接在 Matlab Simulink 环境中直接拖拽调用，快速搭建测试场景。模块库核心功能如下：

高低穿故障模块

支持查表输入，配置电压曲线。用户可自定义电压跌落/抬升曲线，也能自由定义恢复曲线。

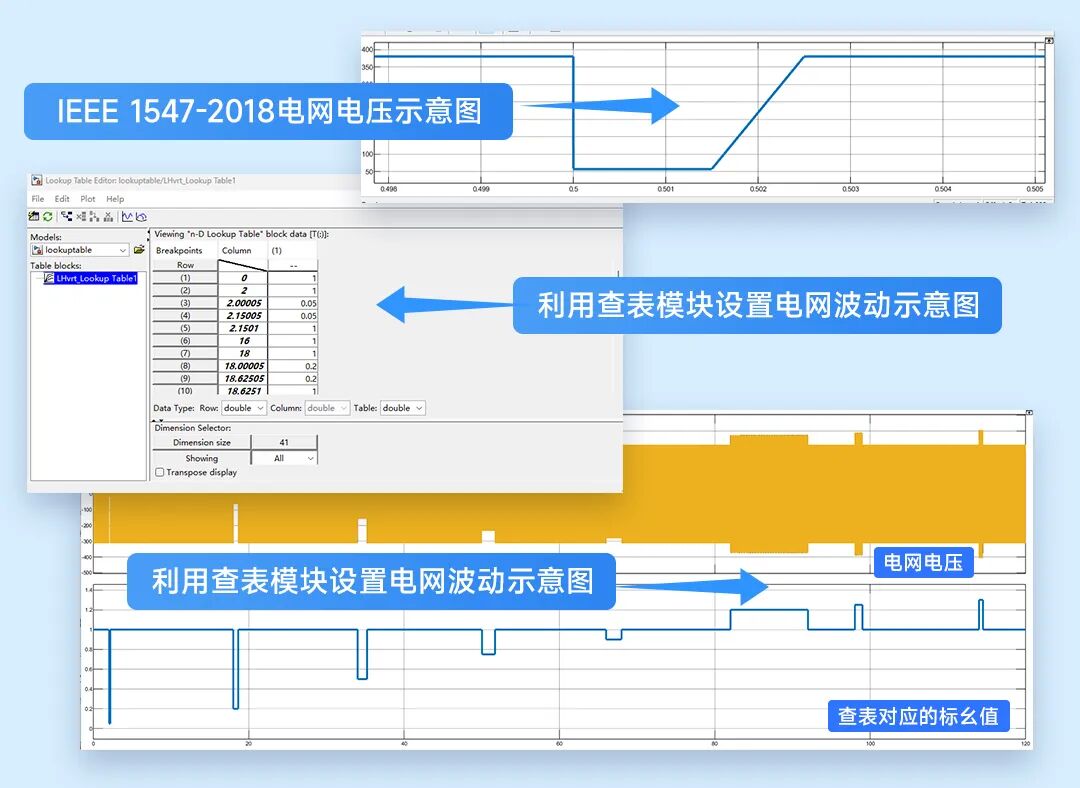

按照 IEEE 1547-2018 设置低电压穿越故障（电压跌落至15%时需保持并网至少150ms），电网电压实际波形如下图所示：

扫频扰动模块

支持多种扰动模式，幅值、频段可调。步进式扰动故障如图所示：

阻抗扫频分析是一种通过向被测系统（如电力电子设备、变压器绕组、滤波器等）注入频率连续变化的扰动信号，并测量其响应来获取阻抗频率特性的方法。该测试通常耗时较长，主要涉及扫频信号生成、数据采集、信号处理、阻抗计算等环节。

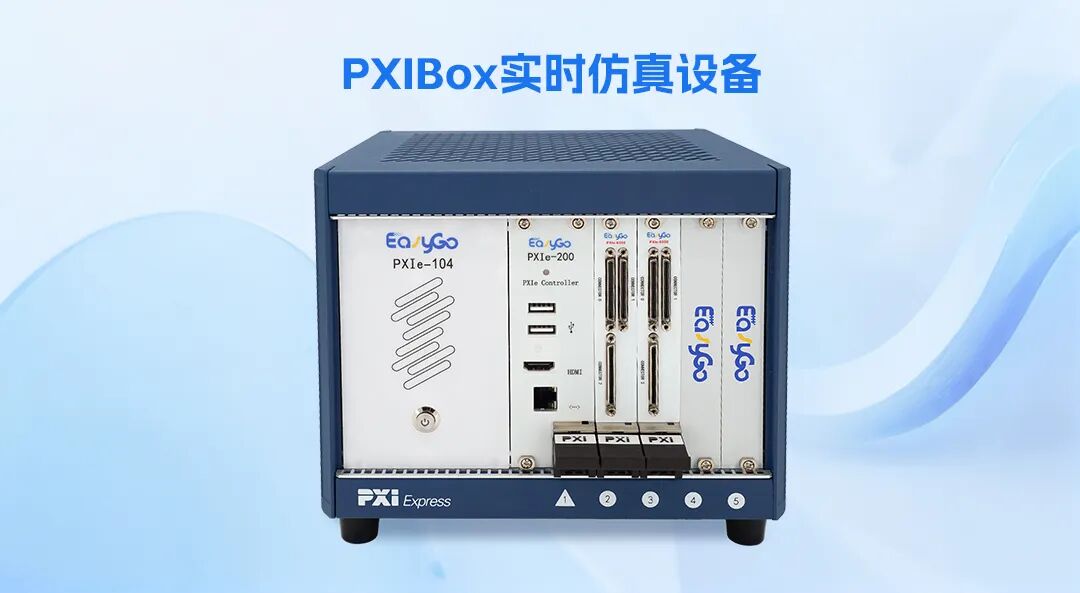

本次测试设备：PXIBox

















测试模型：以并网拓扑为例，测量其在不同扰动下的等效阻抗，搭建拓扑如下图所示：

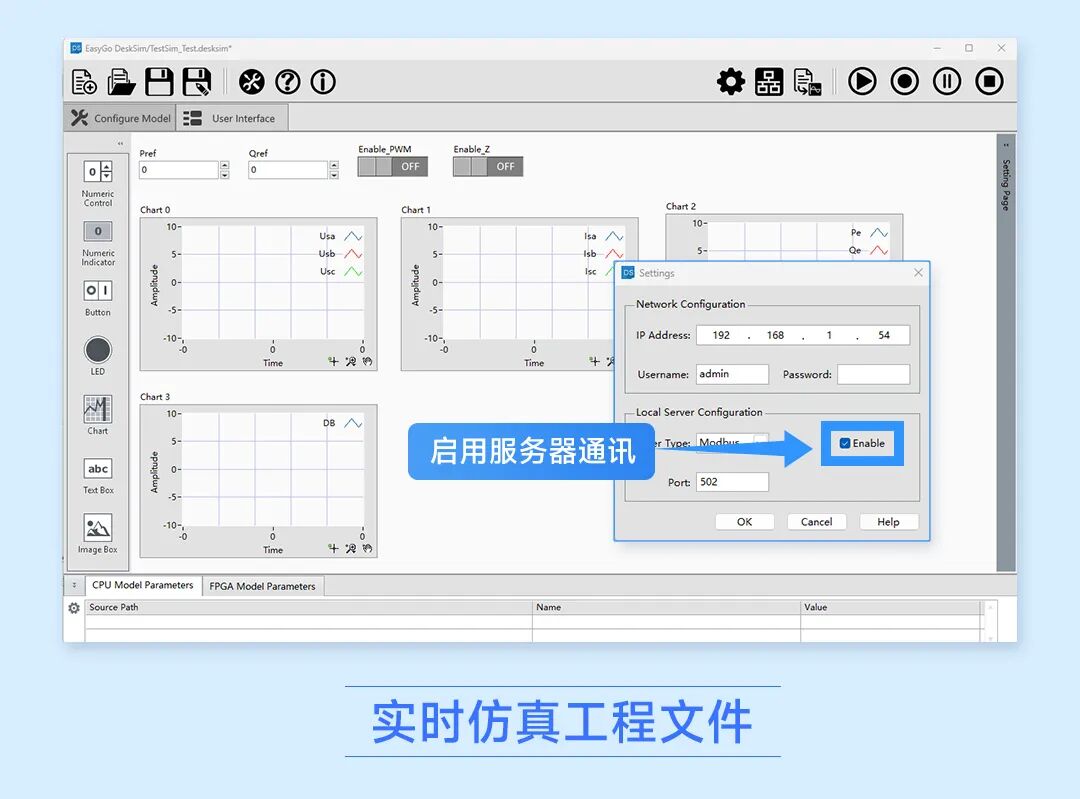

搭建好实时模型后，使用 EasyGo DeskSim 新建实时工程文件，并启用服务器通讯，以便与 EasyGo TestSim 进行通讯。

然后，打开 EasyGo TestSim，点击【连接】按钮，即可无缝连接 EasyGo DeskSim，直接读取实时模型的所有信息。

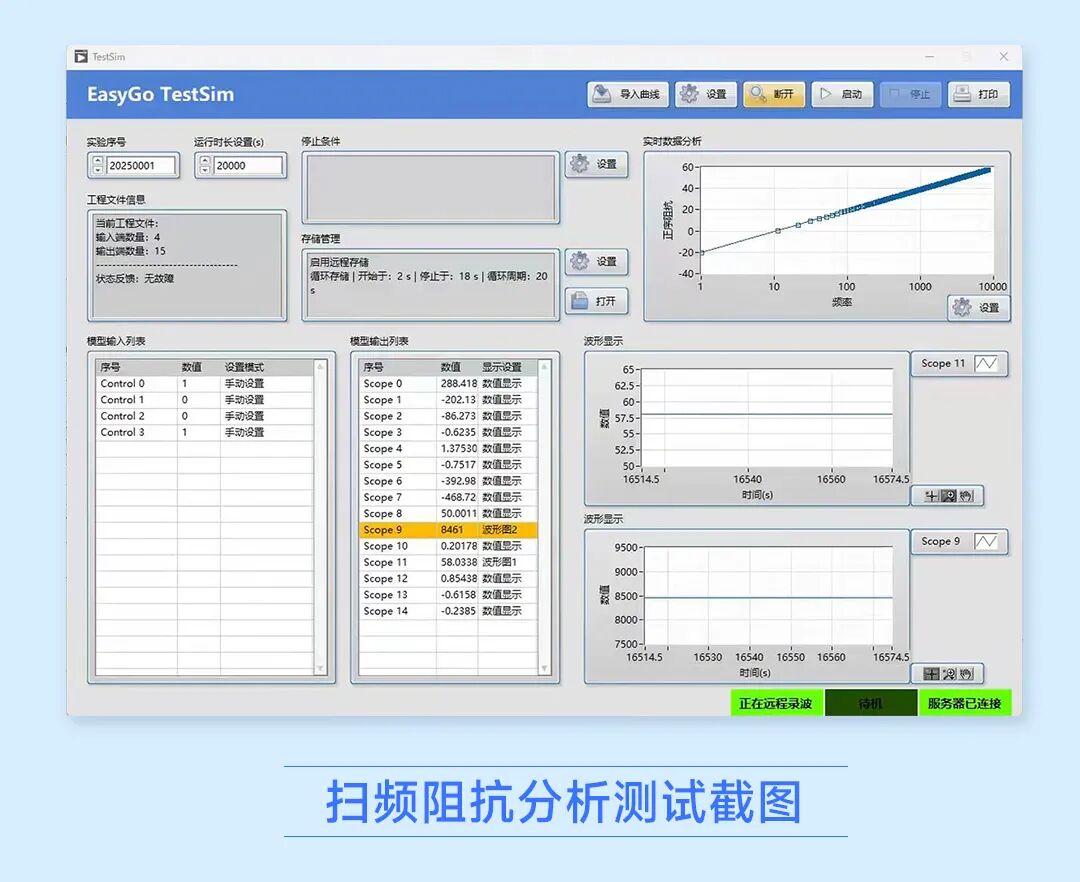

测试结果：测试经过自动化扫频 4.5 小时，完成了从 1Hz 到 10000Hz 扰动的等效阻抗计算，并实时生成了相关的伯德图。
