超级电容凭借高功率密度、快充快放特性，在电网短时功率支撑、调频调峰等场景中发挥关键作用，其并网控制性能直接决定储能系统运行效率。本篇中我们基于 EasyGo 实时仿真器 EGBox Mini，对双级式超级电容并网系统进行仿真实验。

通过与离线实验对比，可以看到EasyGo实时仿真设备具备良好的仿真效果，在实际科研/教学中可以替代真实设备进行双级式超级电容并网系统的仿真模拟，进一步验证了 EasyGo 仿真平台的准确性与可靠性。

超级电容并网根据拓扑结构可分为单级式和双级式拓扑。单级式超级电容并网系统中，一般换流器直流侧直接为超级电容电池，经 DC/AC接入电网；双级式拓扑通常前级采用半桥式双向升降压 DC/DC 电路，后级采用三相全桥 DC/AC 逆变电路，可实现电压分级变换与功率解耦控制。

本文中为双级式超级电容并网模型，其拓扑如图。

双级式超级电容并网与单级式相比，虽结构更复杂，但前、后级可独立控制，控制方法更简单。同时，前级 DC/DC 变换器可选用不同拓扑，适配不同电池输入电压，应用更灵活。

双级式超级电容并网大体可以分为两种控制方式：

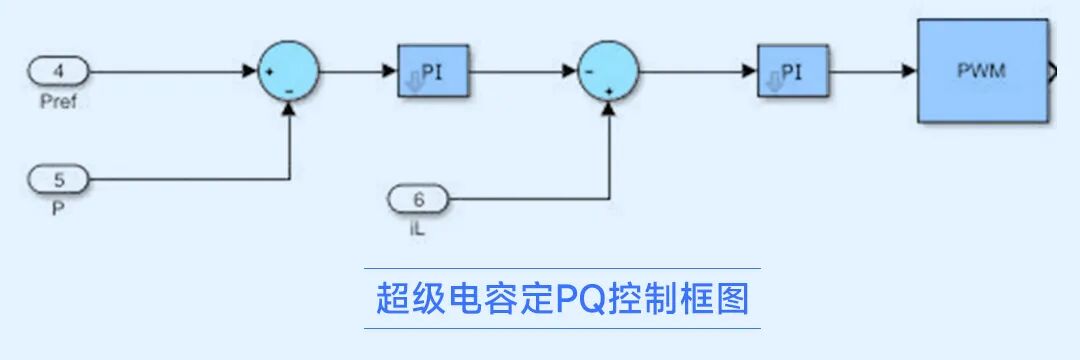

▷ 前级 DC/DC 采用功率外环、电流内环双闭环控制，超级电容输出或吸收功率由前级完成；后级变流器采用直流电压外环、电流内环双闭环控制，电压外环稳定直流母线电压，电流内环实现交流侧有功与无功调节。

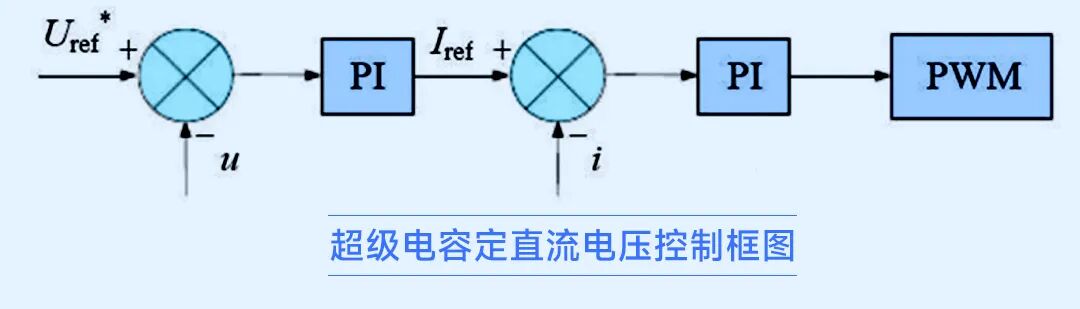

▷ 前级 DC/DC 采用直流母线电压外环、电流内环双闭环控制（或单闭环直流母线电压控制）；后级变流器采用功率外环、电流内环双闭环控制，超级电容功率由后级控制。

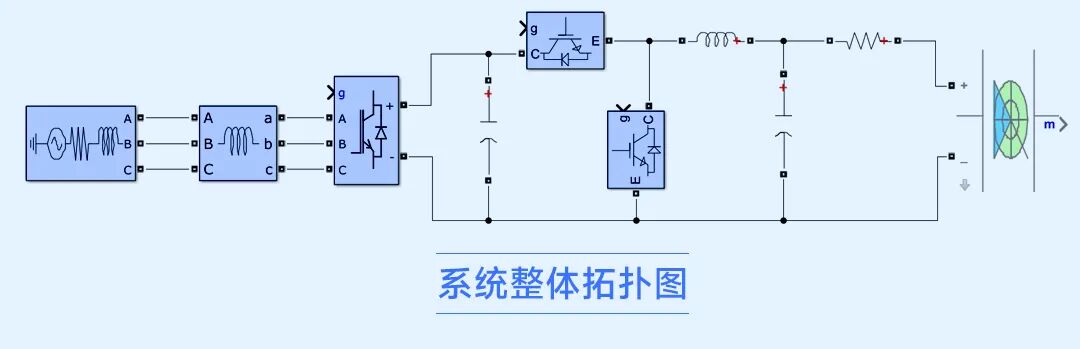

系统整体拓扑结构如下图所示：

离线仿真







本次实验搭建双级式超级电容并网模型如图：本模型采用工程中更常用的超级电容稳压控制方式，前级 DC/DC 采用双闭环控制，后级采用直接 PQ 控制。

前级 DC/DC（Boost 电路）稳定直流侧电压，后级 DC/AC 实现超级电容充放电功率控制。系统额定功率 50kW，并网电压 380V，DC/DC 高压侧参考电压 800V。

运行模型，超级电容器 DC/DC 在 0.1s 启动控制，VSC 在 0.2s 启动控制。

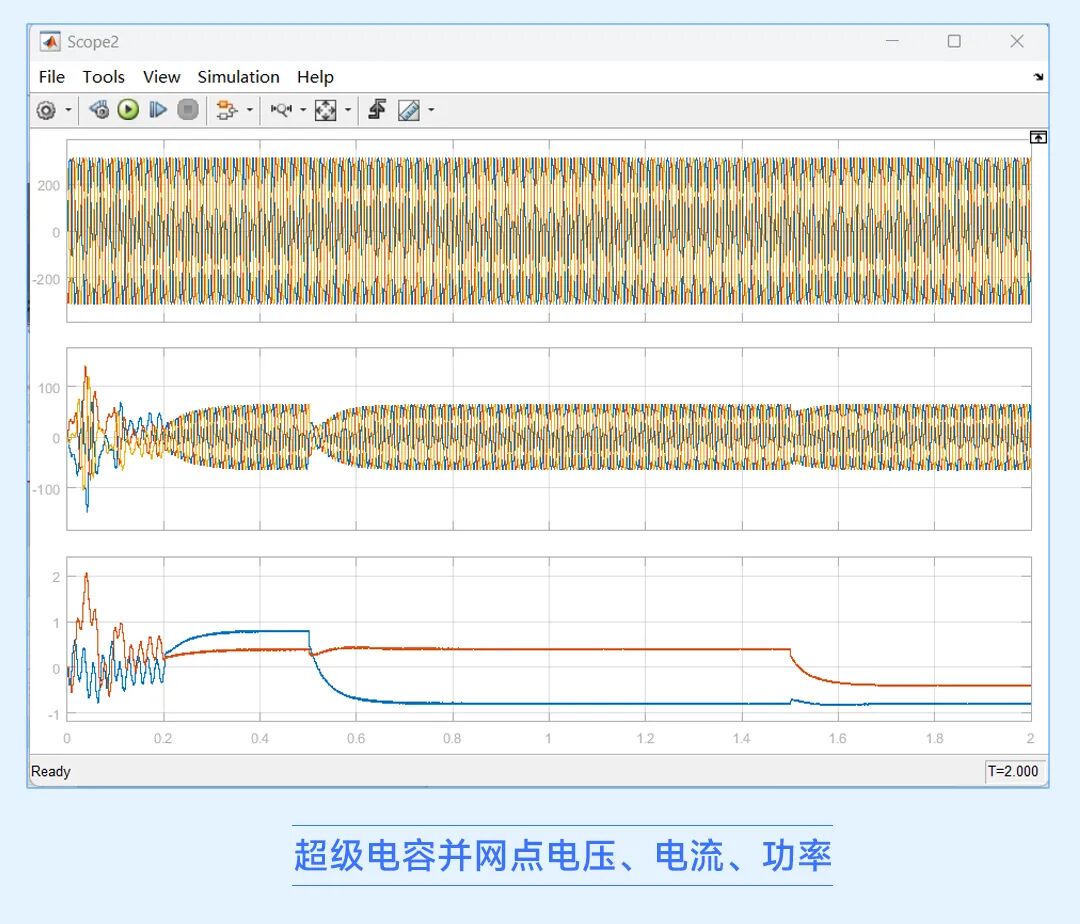

Vdc 给定值设为 800V；有功给定值初始为 0.8，在 0.5s 变换为 -0.8；无功给定值初始为 0.4，在 1.5s 变换为 -0.4。仿真结果如图。

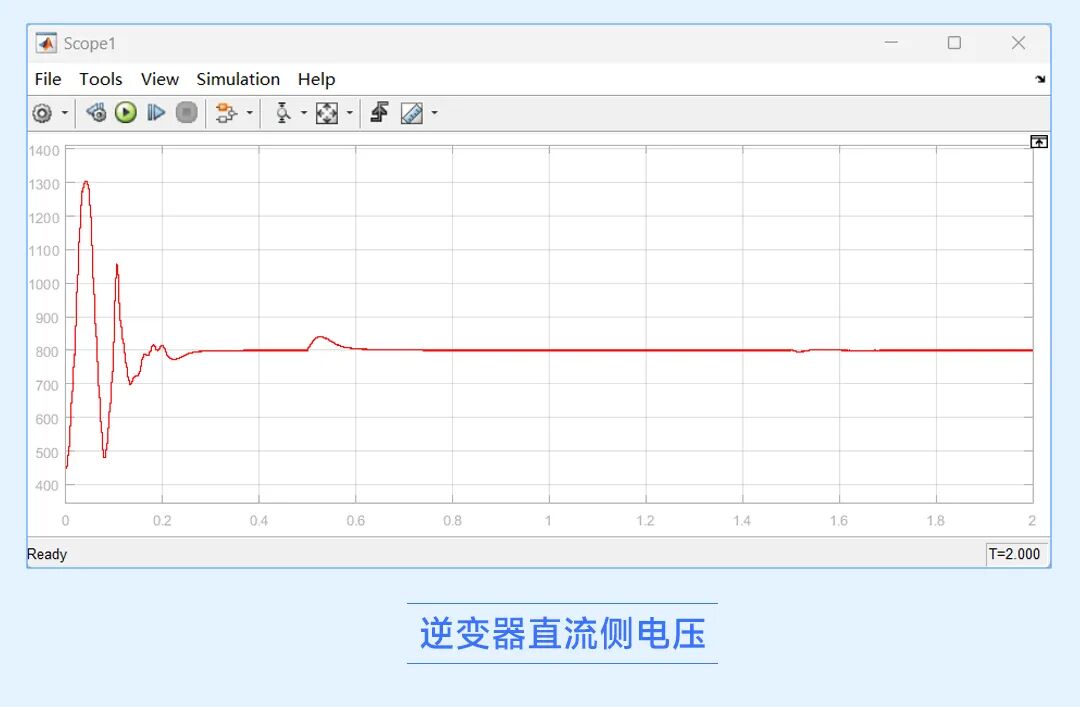

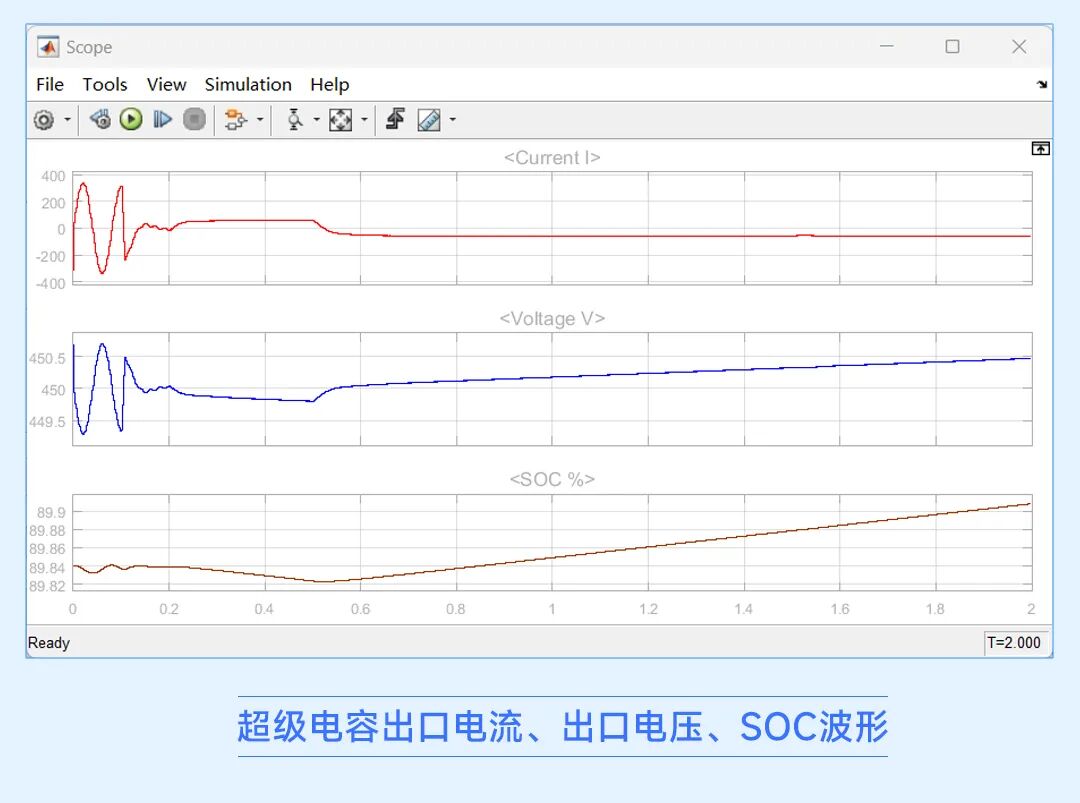

从波形可以看出：在 0.2s 时，VSC 控制启动后，Vdc 在短时间被控制到设定值800V，有功功率和无功功率也都稳定在设定值，在 0.5s 和 1.5s 设定值变化后，系统也能快速跟随变化。

EasyGo 实时仿真







EGBox Mini 产品系列是基于 CPU+FPGA 硬件架构设计的一体式紧凑型实时仿真产品，属于 EGBox 系列实时仿真器的入门级产品。其不同型号可完成硬件在环测试系统（HIL）或者快速控制原型系统（RCP）。

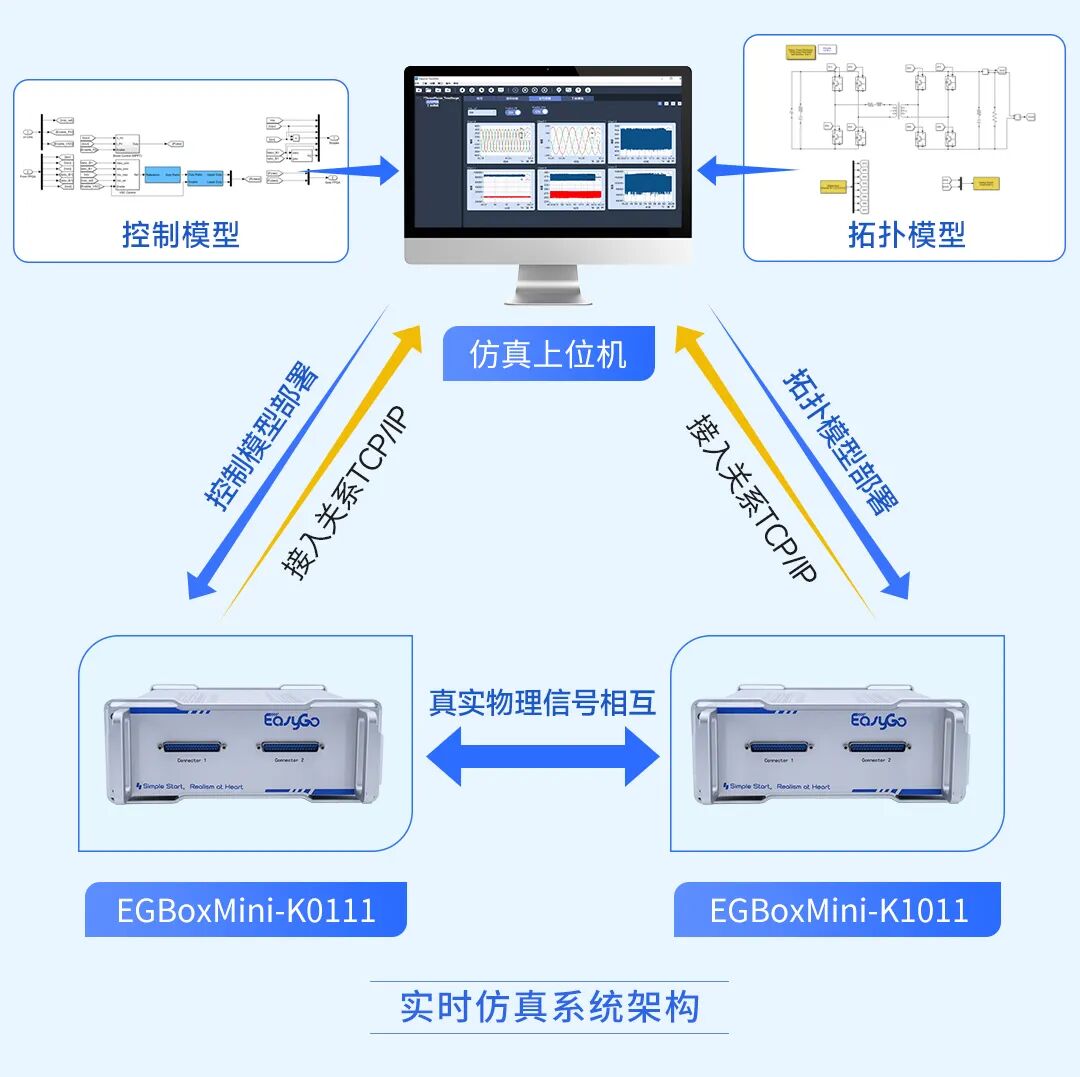

将控制模型和拓扑模型分别通过仿真上位机部署进两个实时仿真器（EGBox Mini），整体架构如下图所示。

实时模型参数与离线模型一致，设定超级电容 DC/DC 高压侧参考电压 800V，有功初始给定 0.8，无功初始给定 0.4。

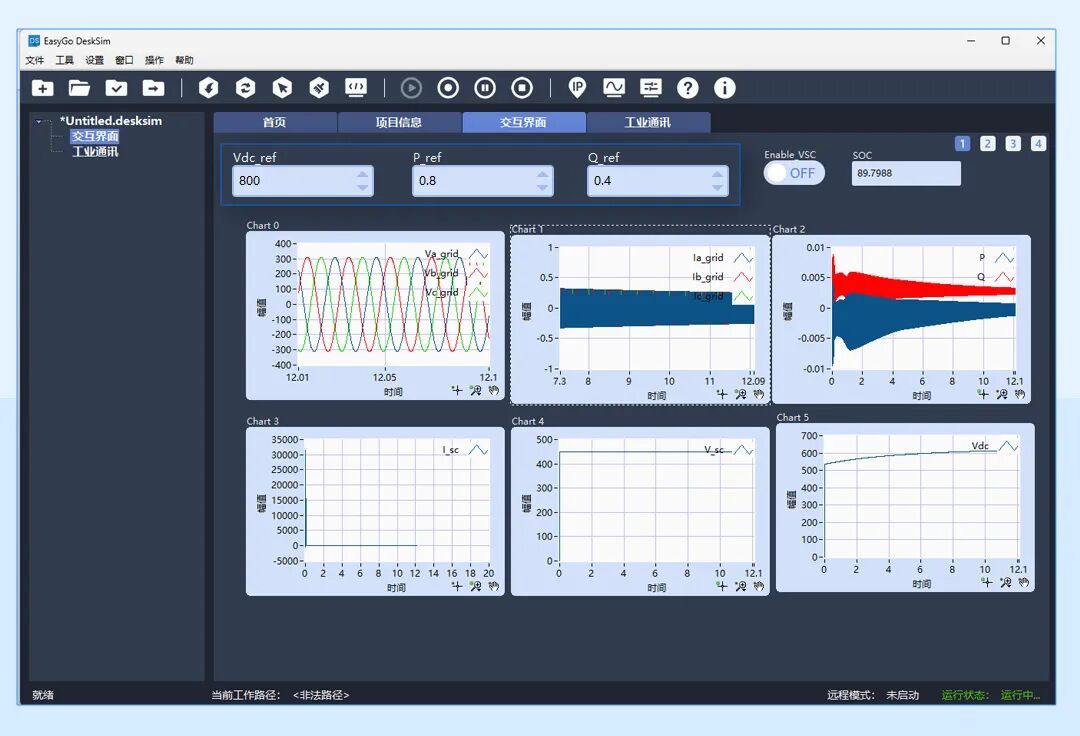

超级电容器 DC/DC 和 VSC 控制启动后，Vdc 在短时间被控制到设定值 800V，有功、无功功率稳定跟踪给定值。

当 P 设定值由 0.8 变为 -0.8，Q 设定值由 0.4 变为 -0.4 后，系统能快速跟随变化。

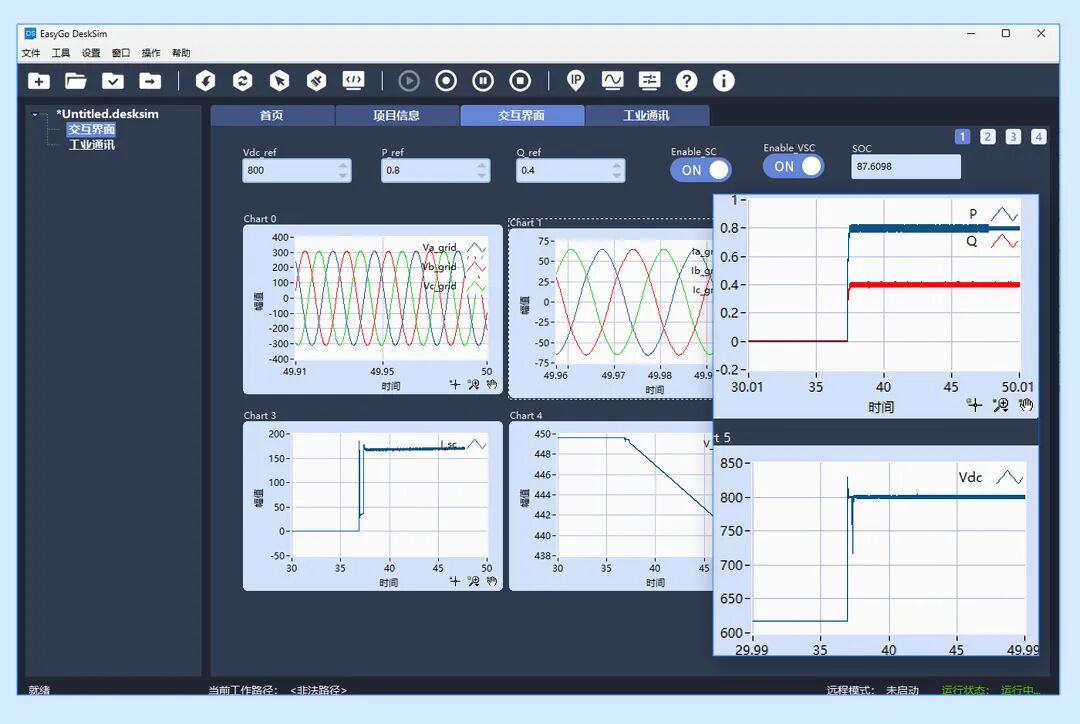

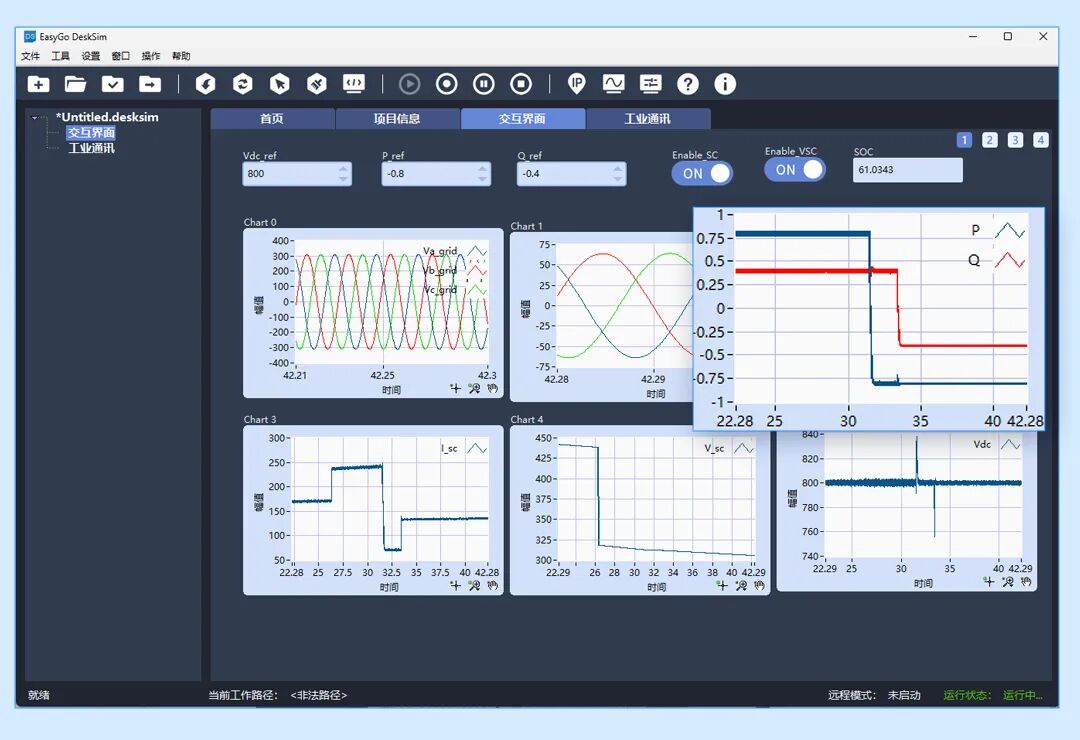

可以观测到：超级电容器 DC/DC VSC 控制启动后，Vdc 在短时间被控制到设定值 800V，有功功率和无功功率也都稳定在设定值。在其设定值变化后，实时模型响应迅速，电压、电流、功率波形与离线结果高度一致。

实验证明，EasyGo 实时仿真平台可精准复现双级式超级电容并网动态过程，仿真结果准确可靠，能够替代真实设备完成控制算法验证、动态性能测试与系统调试。

基于EasyGo实时仿真平台的双级式超级电容并网实时仿真就分享到这里了，欢迎感兴趣的工程师们留言沟通。

EGBox Mini 产品正在参与【EasyGo青蓝计划（青年教师支持计划）】活动。活动期间，我们将从设备、技术及奖金激励等方面为您提供全方位的支持，欢迎报名申请活动名额！
