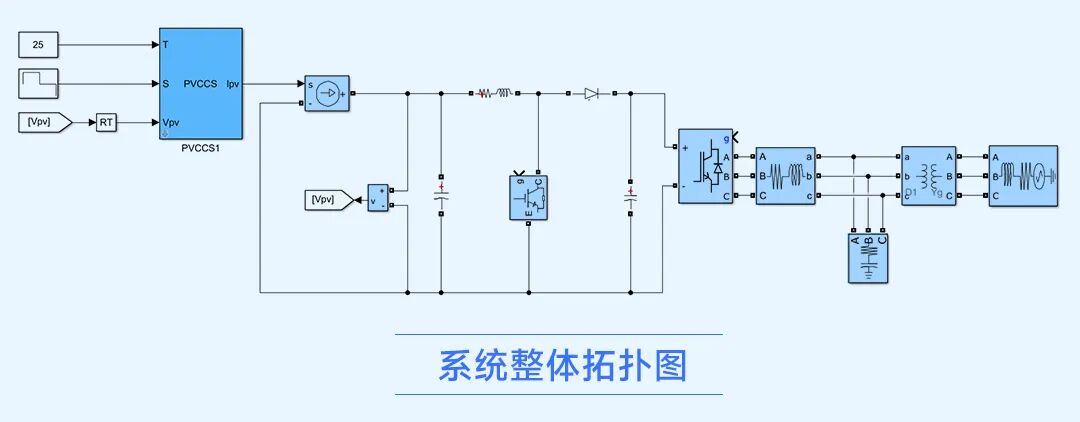

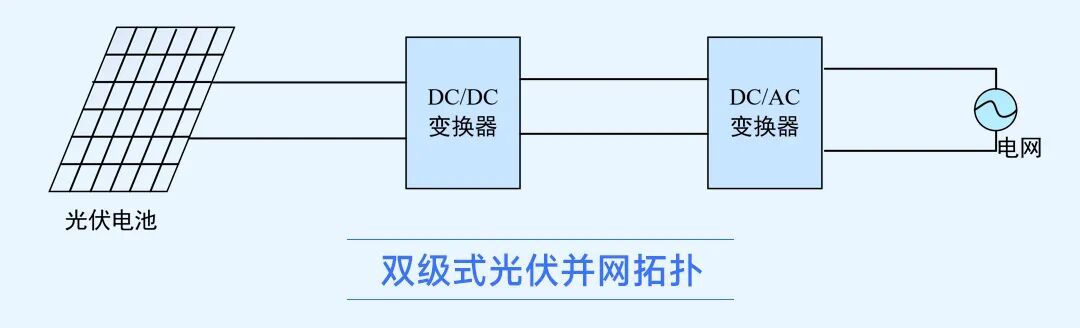

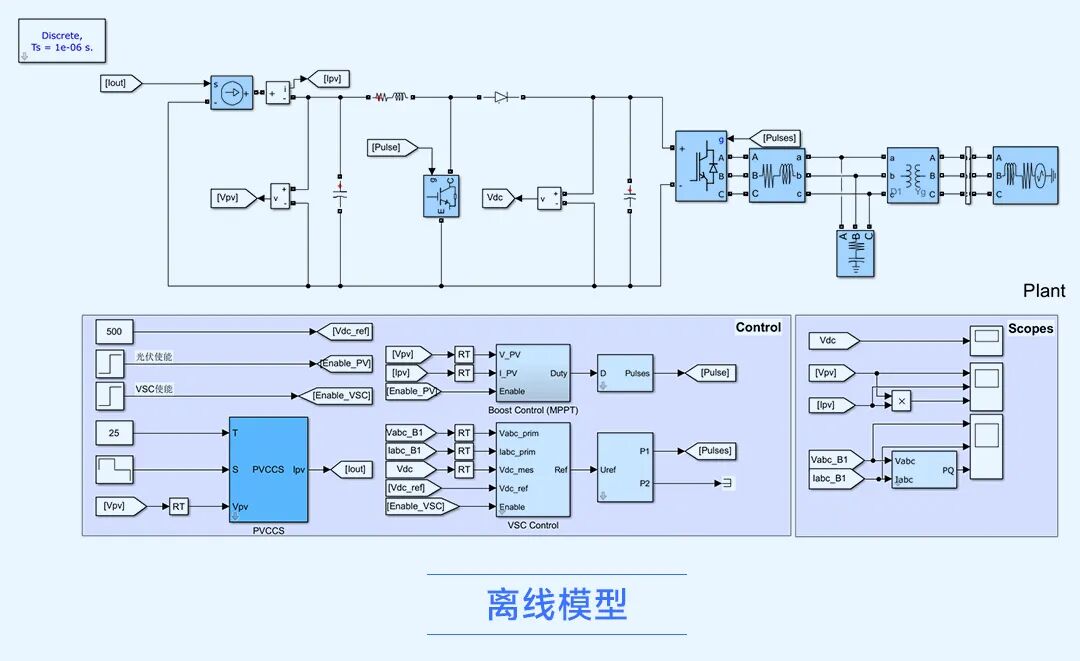

搭建双极式光伏并网离线模型如下所示。

光伏电池在标准情况（温度 25℃，光长强度 1000W/㎡）下，单块光伏电池开路电压 44.2V，最大功率处电压 35.2V，短路电流 5.2A，最大功率处电流 4.95A。

光伏电池串联数为 10，并联数为 58，额定功率 100kW，正常运行过程中，逆变器直流侧电压 500V，交流电网电压 380V。

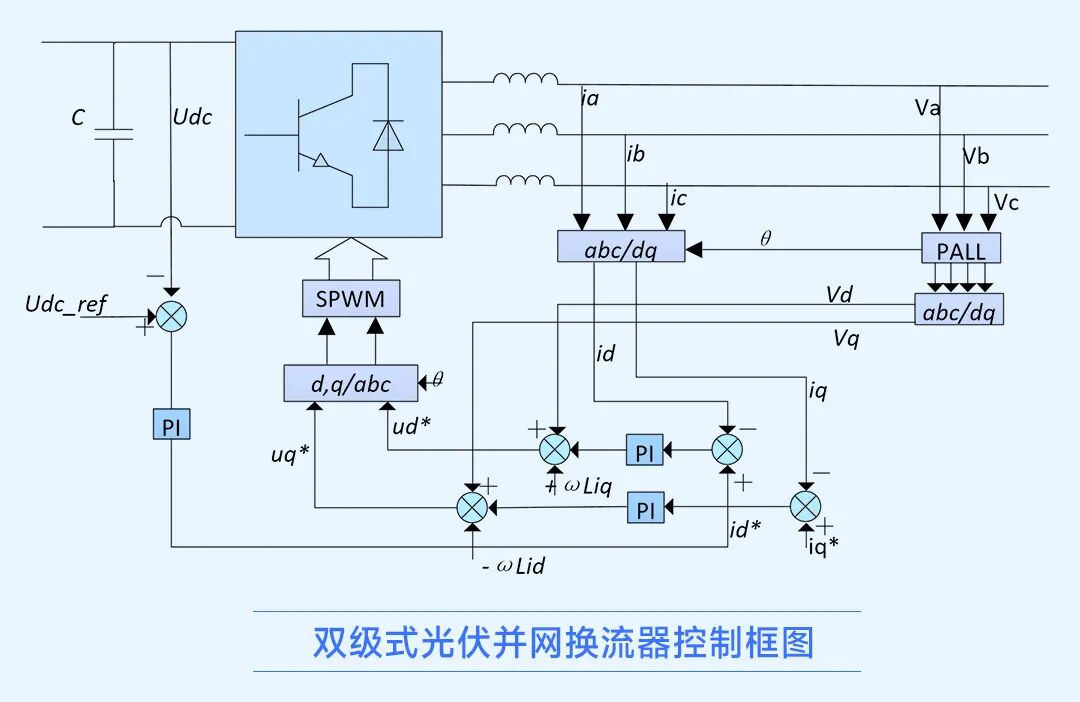

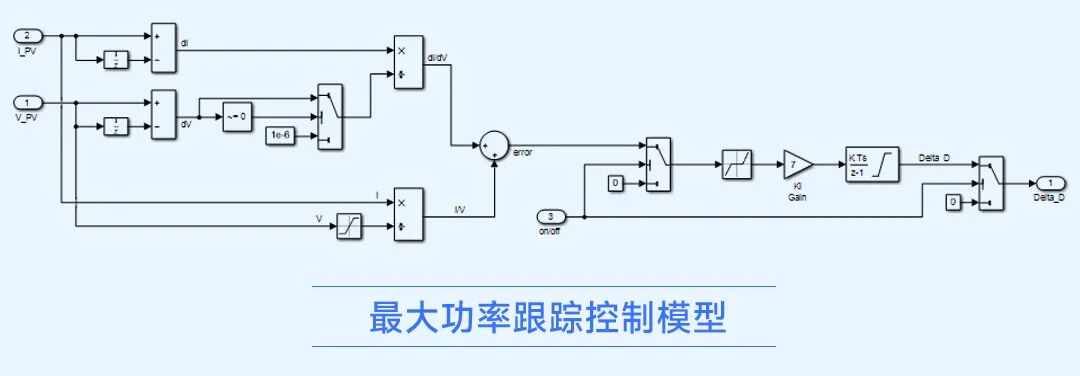

目前，光伏 MPPT 控制算法应用比较普遍的有电导增量法，恒定电压法，扰动观察法等。本模型采用电导增量法进行最大功率跟踪，根据太阳能电池上的日照强度变化时，其最大功率点处功率对电压导数为0，即dP/dU=0。

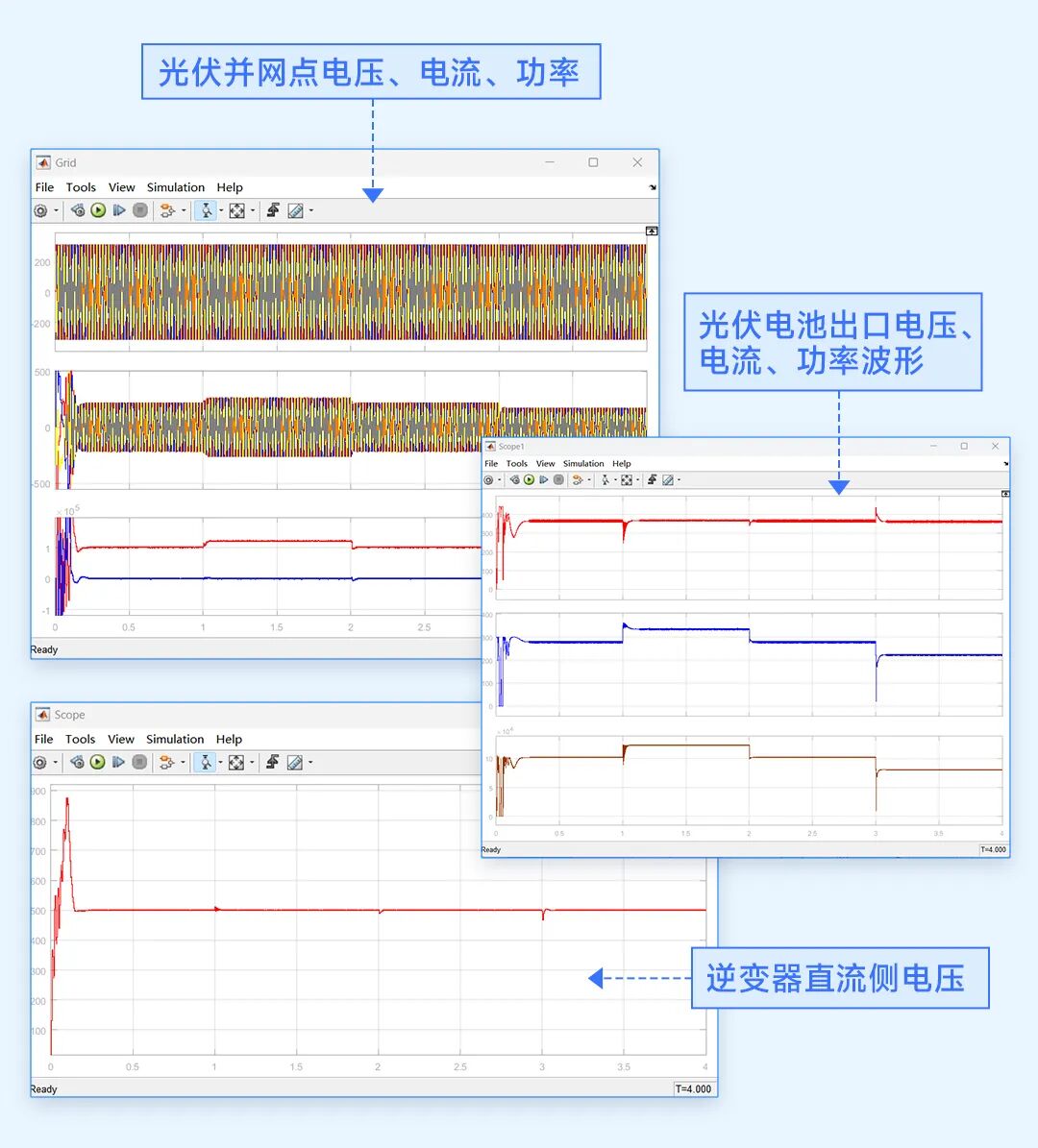

运行模型，逆变器直流侧电压给定值为 500V，光照强度给定值分别为1000—1200—1000—800W/㎡，验证光伏整体控制性能。在0.05s启动光伏，在0.1s启动 VSG 控制，得到仿真结果如下图所示：

从波形可以看出：在 0.1s 启动 VSC 控制后，Vdc 在短时间被控制到设定值 500V；在光照强度变化时，系统也能快速跟随变化，并维持稳定。

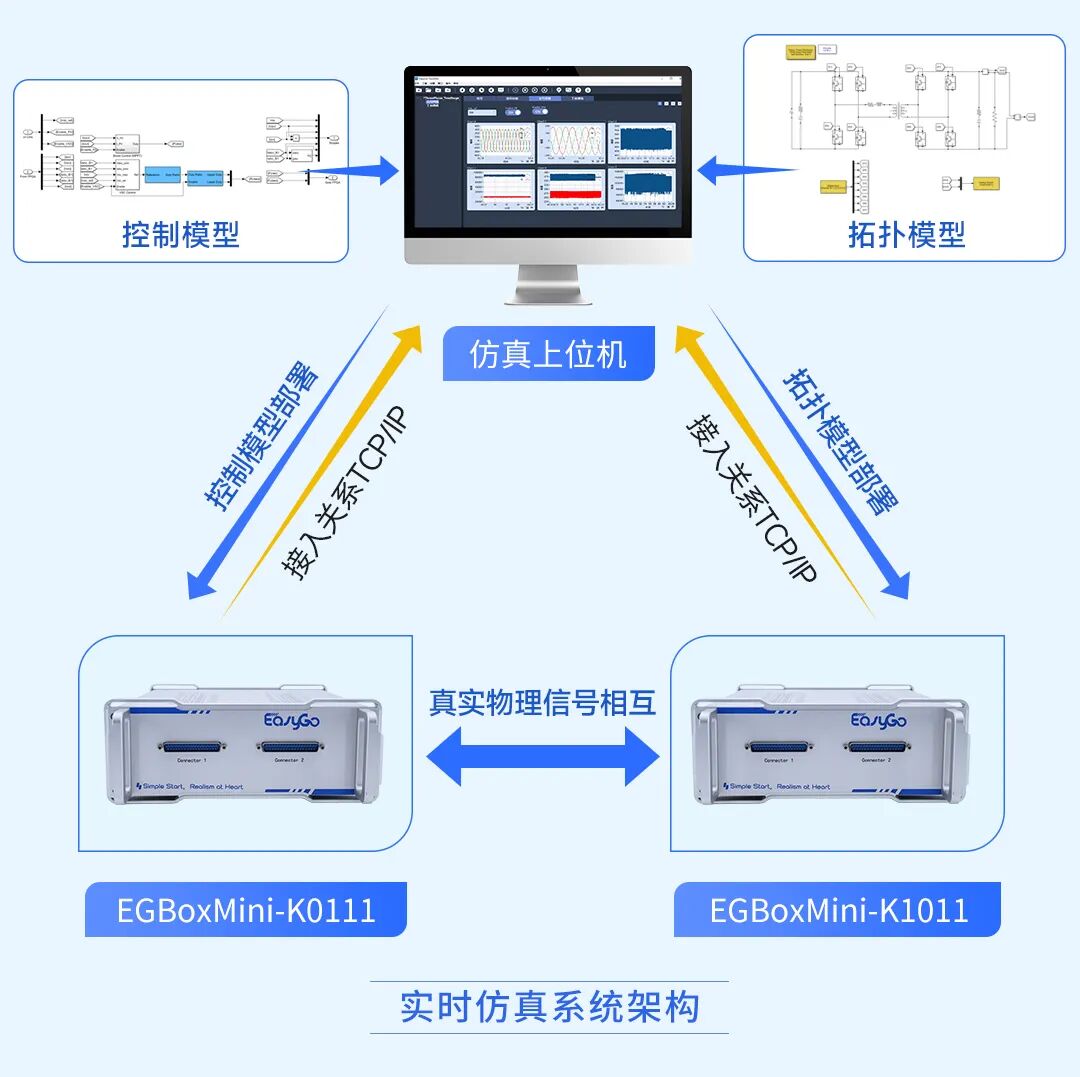

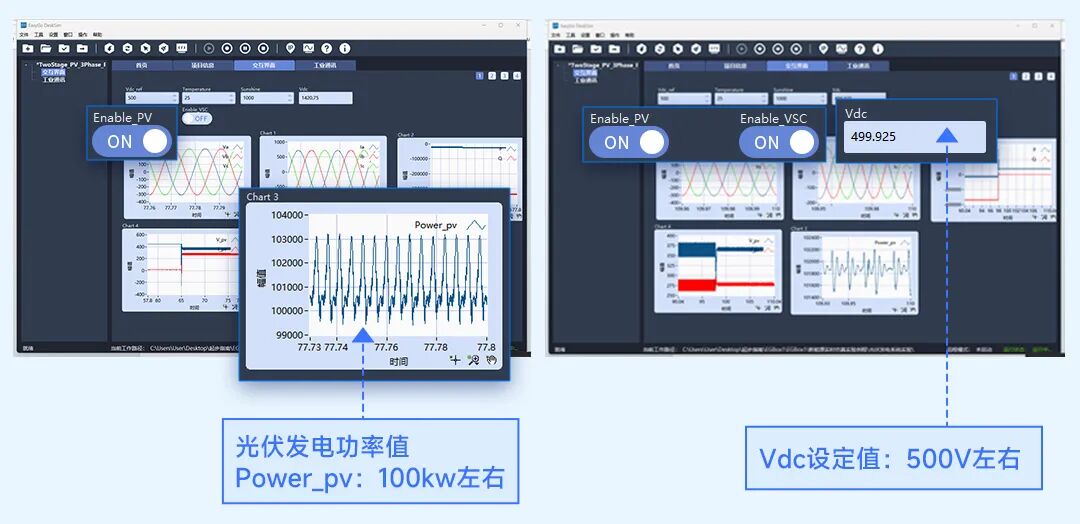

1、给定逆变器直流侧电压 500V，温度 25℃，光照强度 1000W/㎡。

可以看到：启动光伏后，光伏发电功率值 Power_pv 明显增大到额定发电功率 100kW 左右；启动 VSC 控制，与离线结果相同，Vdc 在短时间被控制到设定值 500V 左右。

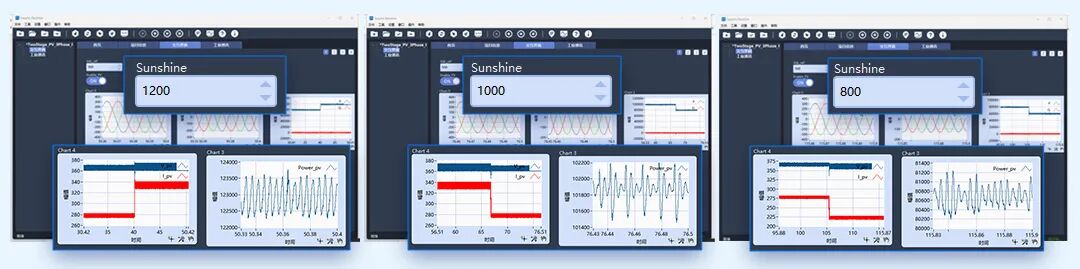

2、不改变给定电压和温度，光照强度从 1000W/㎡ 依次调整为 1200W/㎡，1000W/㎡，800W/㎡ 时，可以看到系统能快速跟随变化，并维持稳定。

可以看到：光伏发电功率 Power_pv 变化与光照强度变化成正比。光照强度由 1000W/㎡ 变到 1200W/㎡ 时，光伏发电功率 Power_pv、电流 I_pv 及有功功率 P 明显增大；从 1200W/㎡ 变到 1000W/㎡ ，再到800W/㎡ 时，随之减小，同时系统也能快速跟随变化，并维持稳定。
